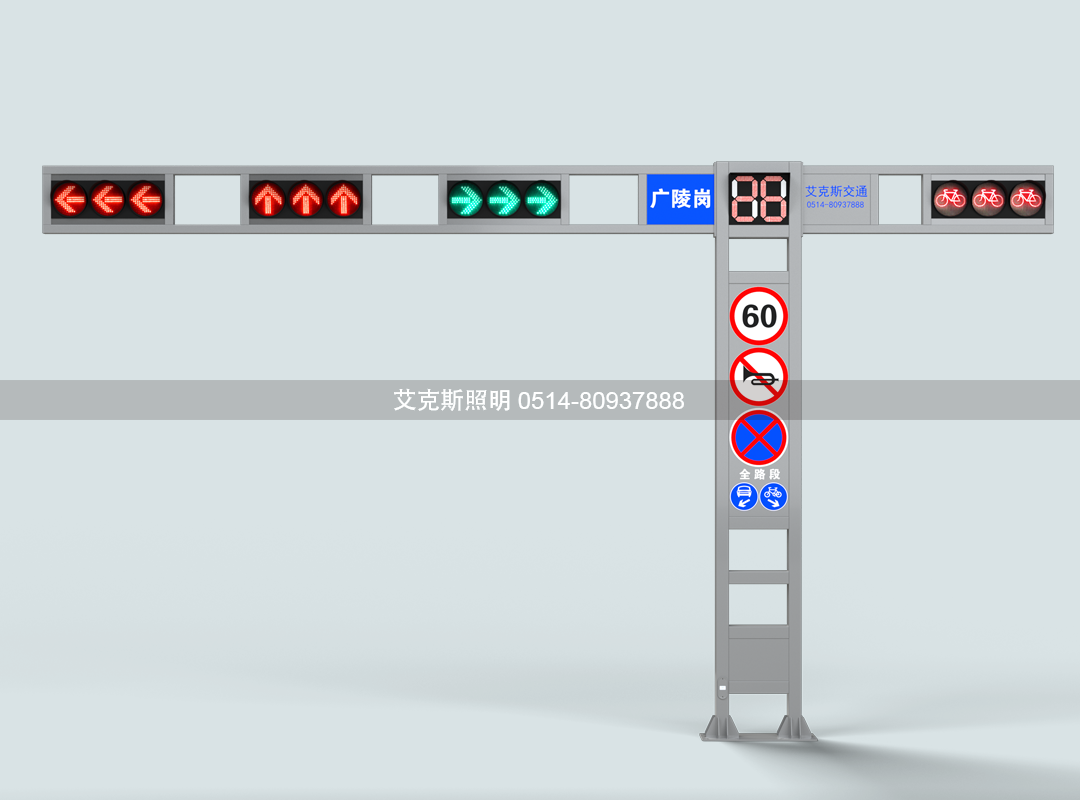

T型框架橫裝信號燈桿2

產品名稱：T型框架橫裝信號燈桿2

基本介紹：信號燈桿按照結構分為八角信號燈桿，圓柱信號燈桿，圓錐信號燈桿。按照外形可以分為單懸臂信號燈桿，雙懸臂信號燈桿，框架信號燈桿，一體化信號燈桿。具體外形可以按照用戶要求定制，歡迎電話咨詢0514-80937888。

資料下載使用案例框架信號燈桿服務中心

品質保證

3年質保，終身維護

合作模式

OEM/經銷、代理

售前售后

24小時內快速響應

產品介紹技術說明三維效果

產品說明
· 立桿采用優質Q235板材經大型數控折彎?rùn)C(jī)一次模壓成型。
· 立桿矩形方管，高6-8m，壁厚5-12mm 。
· 橫臂矩形方管，長3-18m，壁厚4-8mm 。
· 立桿直縫采用自動埋弧焊焊接，法蘭及其他結構部分采用氣體保護焊焊接。
· 桿件整體熱鍍鋅處理后表面噴塑處理，顏色用戶指定。
· 桿件設計適用壽命20年，可抗12級風力及8級地震。
· 桿件可依據用戶要求定制。

主要特征
．外形美觀，結構強度高。
．支持外掛LED顯示屏、可變信息標志和標志牌。
．雙橫臂法蘭連接，便于安裝。

應用場景
適用于城市主干道，次干道

加工說明
(1) 材質:鋼材材質為國際保準低硅低碳高強度Q235或者Q355。
(2) 設計:監結構及基礎結構尺寸計算,依招客戶確定的外觀形狀及廠家的構造參數按抗震8級、抗風力12級設防.
(3) 焊接工藝:應采用電焊接,整個桿體無漏焊,焊縫平整,無焊接缺陷。
(4) 噴塑工藝:鍍鋅后鈍化處理,噴塑附著力好,厚度≥65μm。噴塑采用進口優質塑粉。符合astm d3359-83標準。
(5) 桿體觀感:造型及尺寸符合用戶要求,造型流暢和諧,美觀大方,色澤均勻,鋼管直徑選用合理。監控立桿為圓椎八角形結構,八角錐形桿整體無變形扭曲。桿體圓度標準1.0mm≤。桿體表面光滑一致,無橫向焊縫。刀片劃痕測試(25×25mm方格)噴塑層粘貼力強不輕易剝落。密封立桿并包頂端以防水氣進入,防水內漏措施可靠。
(6) 垂直度檢驗:直立后,使用經緯儀對桿的兩向垂直度作檢驗,垂直度偏差1.0≤%。

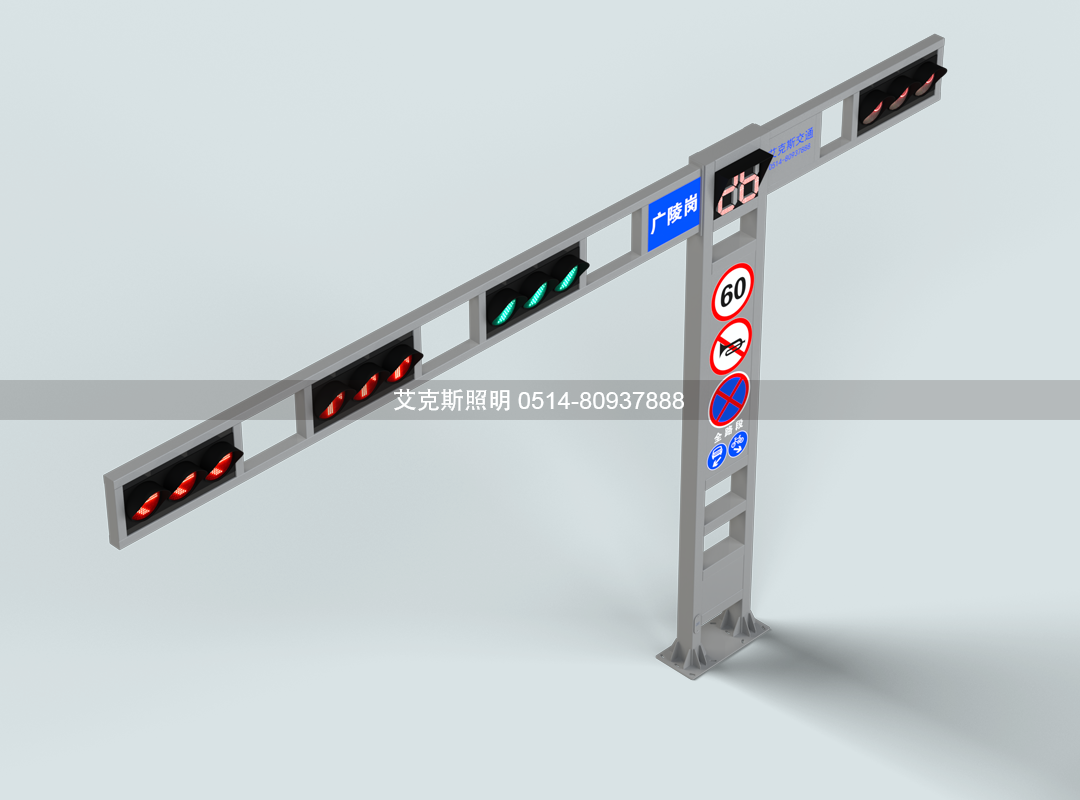

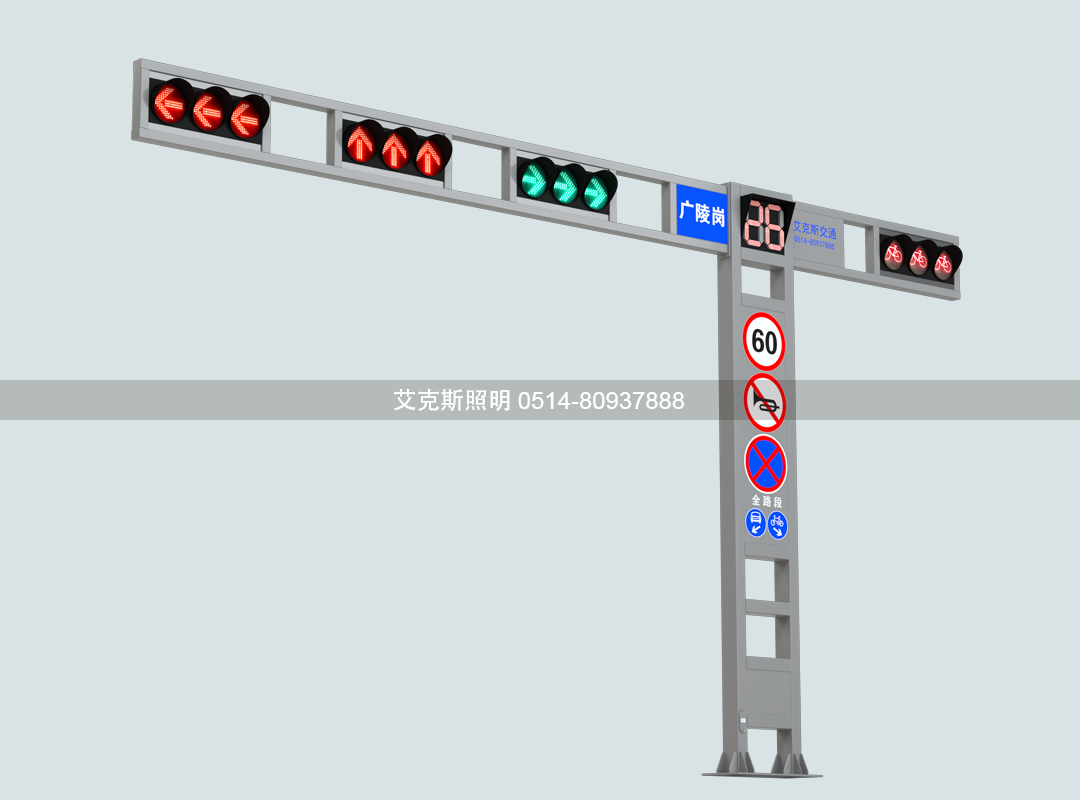

同類效果圖

CAD技術圖紙
